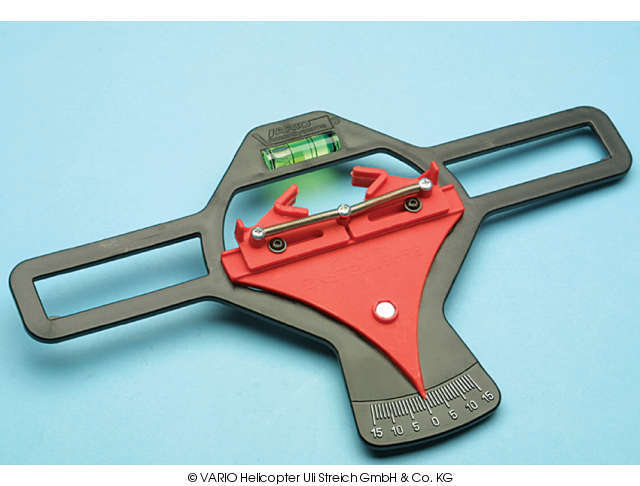

Pitch-Einstelllehre - 10/4

Artikelbeschreibung

Mit der Pitch-Einstellehre stimmen Sie die Gradeinstellung der Hauptrotorblätter (von 40 bis maximal 82 mm Profiltiefe) ab.

In der Regel genügen minus 3° bis plus 8° Anstellwinkel. Die Lehre sieht für alle Fälle einen Einstellbereich von minus 15° bis plus 15° vor.
Sie stellen die Paddelstange waagerecht, schnallen die Lehre auf ein Blatt und achten darauf, daß der äußere Rahmen mit der Paddelstange fluchtet. Der Zeiger verstellt sich analog zum Blatt und Sie lesen den Einstellwinkel an der Scala ab. Anhand der Libelle in der Lehre prüfen Sie die Einstellung bei Rotorköpfen ohne Paddelstange.
