RC-Modellbau Glossar

3GX

Das neue 3GX Flybarless-System basiert auf einem erweiterten 3G-System von Align. Die Besonderheiten sind der einteilige Aufbau sowie zahlreiche, neue Anschlussmöglichkeiten. So kann das System an den FUTABA S-Bus und an weitere Summensignal-Empfänger anderer Hersteller angeschlossen werden. Verbesserte Flugeigenschaften und Steuerpräzision, sowie eine übersichtliche Geräteeinstellung runden das neue Align 3GX-System ab.

Funktionen des 3GX Flybarless Systems:

3Axis	3-Achs Kreiselsystem zur virtuellen Simulation der Paddelstange. Hierdurch wird die 3D-Performance des Systems erhöht.
MEMS	Micro Electro Mechanical System - diese Gyro-Sensoren bieten eine hohe Sicherheit und eine exzellente Stabilisierung
12bit	Der 12-Bit Prozessor unterstützt eine extrem hohe Auflösung, und gewährleistet somit eine hohe Präzision
S.BUS	Unterstützt das Futaba S-Bus System
UpgradeAdap.	Software-Updates mittels PC-Schnittstelle
Easy	Einfacher Setup-Prozess ohne Verwendung zusätzlicher externer Geräte. Das Setup ist innerhalb von fünf Bedienschritten und zwei Empfindlichkeitseinstellungen durchgeführt
Energy	Das Flybarless-System verbessert die Ausgangsleistung und Effizienz der 3D-Performance enorm und führt somit zu einem geringeren Treibstoff- bzw. Stromverbrauch
Stable	Hochsensible Sensoren bieten im Gegensatz zu anderen Flybarless-Systemen, eine fortschrittliche und gleichmäßige Kontrollerkennung, und ermöglichen somit einen besseren Schwebeflug bei gleichzeitiger Kunstflug-Stabilität
CCPM	Passend für alle CCPM und mechanischen Misch-Systeme
GOV	Eingebaute Drehzahlregler-Funktion
T-Rex 250-700	Kompatibel zu allen T-Rex Helikoptern
Pitch Innovative	Pitch-Anzeige für eine vereinfachte Pitch-Einstellung
280Hz	Hohe Frequenz für eine schnelle und präzisere Reaktion der Servos
3,5 V ~ 8,4 V	Einstellbar zwischen 3,5 V und 8,4 V, sowie kompatibel mit High Voltage-Servos
11g	geringes Gewicht, minimalistisches und bewährtes Design

ACCESS

(Advanced Continuous Control Elevated Spread Spectrum) ist das neue von der Fa. FrSky entwickelte Übertragungssystem. ACCESS baut das ACCST-Protokoll auf und bietet neue Funktionen und erleichtert das Teilen von Modellen und aktualisieren der Empfänger.

ACCST

ACCST (Advanced Continuous Channel Shifting-Technology) ist ein von der Fa. FrSky entwickeltes völlig neues 2,4 GHz Frequenzsprung (Frequenzhopping) System. Bei diesem System werden mehrere hundert Mal pro Sekunde die Kanle gewechselt. Dadurch ergibt sich eine Funkübertragung welche Fremdstörung nahezu ausschließt.

Adam Drake

Adam Drake ist ein bekannter professioneller RC-Autorennfahrer aus den USA. Er hat in seiner Karriere mehrere bedeutende Titel und Auszeichnungen gewonnen, darunter die IFMAR-Weltmeisterschaft im Jahr 2005 in der Kategorie Truggy.

Neben seiner Karriere als Rennfahrer ist Adam Drake auch als Instruktor und Berater im Bereich RC-Autorennen tätig. Er hat zahlreiche Rennfahrer auf allen Ebenen betreut und trainiert, von Anfängern bis hin zu professionellen Rennfahrern. Adam Drake hat auch eng mit verschiedenen Herstellern von RC-Autozubehör und -ausrüstung zusammengearbeitet und dabei geholfen, einige der beliebtesten und leistungsfähigsten Produkte auf dem Markt zu entwickeln.

Adam Drake ist eine bekannte Persönlichkeit in der RC-Auto-Community und hat einen großen Einfluss auf die Sportart und die Entwicklung von RC-Auto-Produkten.

ARC

"Almost Ready for Cover" =
bis auf Bespannung und/oder Lackierung vom Hersteller vormontiertes Modell. Nur noch wenige Schritte zur Fertigstellung. Neben dem "Cover" fehlt noch die RC-Ausstattung (z.B. Empfänger, Servo´s, Motor, Regler, Akku, Luftschraube)

ARF

Almost Ready to Fly = Flugfertig aufgebaut, aber ohne Fernsteuerung

AWG

AWG Umrechnung:

AWG Nummer	Querschnitt ca.	Ø ca.
1	42,4 mm²	7,35 mm
2	33,6 mm²	6,54 mm
3	26,7 mm²	5,83 mm
4	21,2 mm²	5,19 mm
5	16,8 mm²	4,62 mm
6	13,3 mm²	4,11 mm
7	10,6 mm²	3,67 mm
8	8,34 mm²	3,26 mm
9	6,62 mm²	2,91 mm
10	5,26 mm²	2,59 mm
11	4,15 mm²	2,30 mm
12	3,31 mm²	2,05 mm
13	2,63 mm²	1,83 mm
14	2,08 mm²	1,63 mm
15	1,65 mm²	1,45 mm
16	1,31 mm²	1,29 mm
17	1,04 mm²	1,15 mm
18	0,8230 mm²	1,0240 mm
19	0,6530 mm²	0,9120 mm
20	0,5190 mm²	0,8120 mm
21	0,4120 mm²	0,7230 mm
22	0,3240 mm²	0,6440 mm
23	0,2590 mm²	0,5730 mm
24	0,2050 mm²	0,5110 mm
25	0,1630 mm²	0,4550 mm
26	0,1280 mm²	0,4050 mm
27	0,1020 mm²	0,3610 mm
28	0,0804 mm²	0,3210 mm
29	0,0646 mm²	0,2860 mm
30	0,0503 mm²	0,2550 mm
31	0,0400 mm²	0,2270 mm
32	0,0320 mm²	0,2020 mm
33	0,0252 mm²	0,1800 mm
34	0,0200 mm²	0,1600 mm
35	0,0161 mm²	0,1430 mm
36	0,0123 mm²	0,1270 mm
37	0,0100 mm²	0,1130 mm
38	0,00795 mm²	0,1010 mm
39	0,00632 mm²	0,0897 mm

BattGO

*** ACHTUNG *** Seid 04.2021 wird der BattGo Support eingestellt! Neuere Lader bieten diese Funktion NICHT mehr! Zukünftige Updates können dazu führen das Lader die vor 04.2021 produziert worden sind die BattGo Unterstützung verlieren! Bei Zweifeln kontaktieren Sie bitte Ihren Händler.

BattGO erhöht die Sicherheit und den Komfort beim Laden. Auf dem fest integrierten Chip sind Ladeparameter gespeichert und können bei Bedarf individuell geändert werden. Das Ladegerät erkennt diese Parameter. Der Benutzer betätigt nur noch eine Taste und der Ladevorgang startet. Eine Fehlbedienung ist ausgeschlossen.

Der Chip kann aber noch wesentlich mehr. Er zeichnet Temperaturen, Zyklen und Spannungen auf. Dies hilft bei der Optimierung des Antriebs und beugt Fehleinstellungen vor. Die Lebensdauer des Akkus kann nachhaltig verlängert werden. Gerade Benutzer, die sich mit dem Thema Akku noch nicht auskennen oder nicht so tief in die Materie einsteigen wollen, profitieren von diesem System. In Zukunft wird dieser Chip auch Regler und anderes Equipment komfortabel steuern können.

Sicherheit und Lebensdauer sind zwei sehr starke Verkaufsargumente!

Alle ISDT Lade-, Prüfgeräte und Netzteile welche BattGO unterstützen sind kompatibel.

BEC

Ein Battery Eliminator Circuit, abgekrzt BEC, ist eine oft im RC-Modellbau verwendete elektronische Spannungsregelung und ersetzt eine zweite Batterie. Ziel ist es, die Stromversorgung des Antriebes und der Steuerung unabhngig voneinander mit einer einzigen Stromquelle sicherzustellen. Durch ein BEC soll auch verhindert werden, dass ein Spannungsabfall durch Lenkbewegungen der Servos zu einem Leistungsabfall des Antriebs fhrt. Moderne Fahrtregler haben oft BEC integriert, da dies praktischer und gleichzeitig unaufwendiger ist, zum einen auf Grund der bei der Anwendung einer Batterie notwendigen zustzlichen Kabeln, zum anderen wegen der Platzersparnis. Das im Regler integrierte BEC wandelt die Eingangsspannung (fast gleich der Spannung der/des Motorenausgnge/Motorenausganges(oft 7-24V)) auf 5V, diese Spannung ist zum Betrieb der Elektronik und den direkt daran angeschlossenen Servos notwendig.

BID-Chip

BID-Chip (Batterie-IDentifikations-System). Sichere und einfache Bedienung sowie automatische Speicherung der wichtigsten Akkudaten im robbe-BID-System. Einfach den BID-Chip mit dem Lader verbinden und den Ladevorgang starten.

BID-KEY

Batterie-IDentifikations-System. Sichere und einfache Bedienung sowie automatische Speicherung der wichtigsten Akkudaten im robbe-BID-System. Einfach den BID-KEY am Lader einstecken und der Ladevorgang startet.

BNF

(Bind & Fly) BNF ist ein Horizon Hobby Markenzeichen für eine bestimmte Art von Ready-to-Fly (RTF) Modellen welche die Spektrum - Übertragungstechnik verwendet. Diese Modelle sind komplett aber ohne Sender. Zum betreiben benötigen Sie noch eine passende Spektrum - Fernsteuerung.

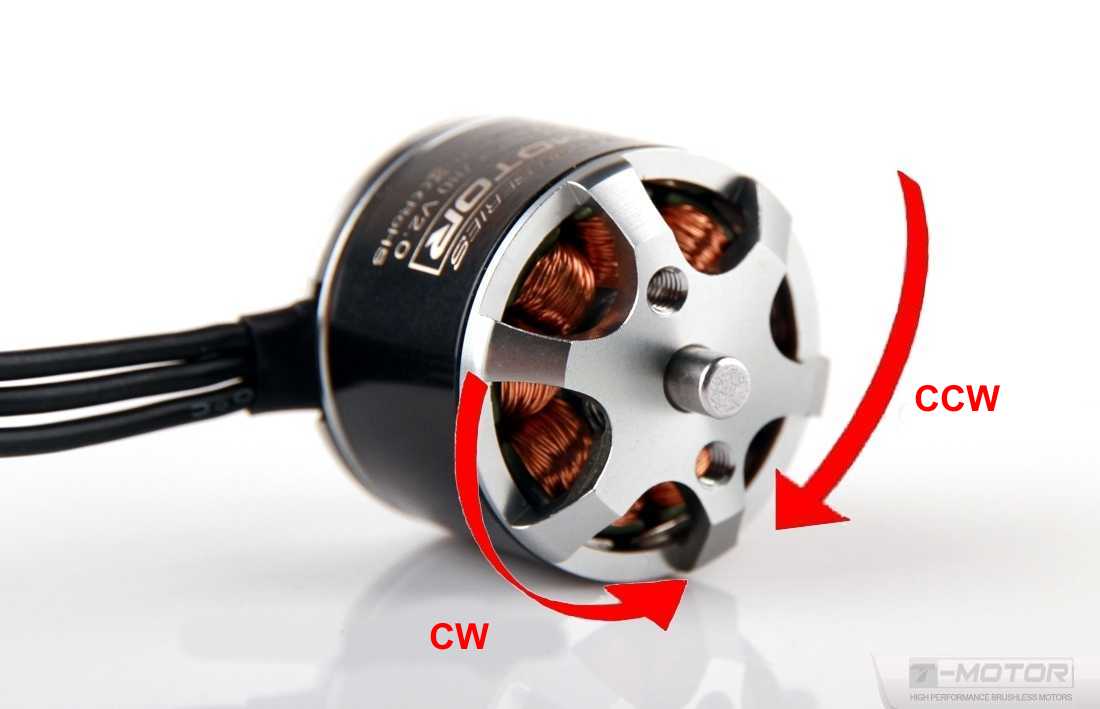

CCW

CW bzw. CCW ist die Angabe der Drehrichtung eines Motors oder Propellers. Wir betrachten den Motor aus dem Blickwinkel des Propellermitnehmers.

CCW:

Propellermutter hat Linksgewinde
Motordrehrichtung im Uhrzeigersinn

CW:

Propellermutter hat Rechtsgewinde
Motordrehrichtung entgegen Uhrzeigersinn

CW

CW bzw. CCW ist die Angabe der Drehrichtung eines Motors oder Propellers. Wir betrachten den Motor aus dem Blickwinkel des Propellermitnehmers.

CCW:

Propellermutter hat Linksgewinde
Motordrehrichtung im Uhrzeigersinn

CW:

Propellermutter hat Rechtsgewinde
Motordrehrichtung entgegen Uhrzeigersinn

EAN

GTIN (Global Trade Item Number)

Die Globale Artikelidentnummer GTIN (ehemals EAN) ist eine weltweit eindeutige und überschneidungsfreie Nummer, die einen Artikel bzw. eine Handelseinheit in der jeweiligen spezifischen Ausführung (Farbe, Größe, Verpackungseinheit etc.) identifiziert und.

Damit stellt sie einen der wichtigsten Bausteine moderner Warenwirtschaftssysteme dar. So ist sie z.B. beim Scanning im Handel Grundlage der Verkaufsdatenerfassung und Schlüssel bei der Weiterverarbeitung der Daten.

EPP

Expandiertes Polypropylen - Partikelschaumstoff auf Polypropylen-Basis. EPP wird ohne Treibmittel ausgeliefert, sodass eine treibmittelbasierte nachträgliche Expansion nicht möglich ist.

ESC

ESC = Electronic Speed Control

Ist ein elektronischer Drehzahl-Steller / Regler für BL-Motoren (Brushless-Motoren).

FPV

Engl. (first person view). Andere Bezeichnungen sind Immersionsflug oder Kameraflug.  FPV bietet eine Möglichkeit des RC-Modellbaus, bei dem RC-Piloten ihr Flugmodell mittels Kameratechnik aus der Perspektive des Flugzeuges erleben (aus der Sicht eines Piloten fliegen). Rechtlicher Hinweis: FPV fliegen ist in Deutschland nach Auffassung des DMFV nur im Lehrer-Schüler Modus erlaubt.

FTR

FUTABA Transmitter Ready, kurz FTR, zeichnet ausgewählte Modelle aus unserem Programm aus. Sender und Empfänger dieser Modelle arbeiten standardmäßig mit dem FUTABA S-FHSS Code und können so auch mit FUTABA-Sendern gesteuert werden, die im S-FHSS Mode betrieben werden können. Weiterhin gibt es einzelne Modelle FTR (FASST) welche mit einem vollwertigen Futaba FASST Empfänger ausgestattet sind. Diese modelle müssen Sie nur noch mit Ihrem Futaba FASST Sender binden.

GF-Lager

Gleitlager

GF-Lagern

Gleitlager

GTIN

GTIN (Global Trade Item Number)

Die Globale Artikelidentnummer GTIN (ehemals EAN) ist eine weltweit eindeutige und überschneidungsfreie Nummer, die einen Artikel bzw. eine Handelseinheit in der jeweiligen spezifischen Ausführung (Farbe, Größe, Verpackungseinheit etc.) identifiziert und.

Damit stellt sie einen der wichtigsten Bausteine moderner Warenwirtschaftssysteme dar. So ist sie z.B. beim Scanning im Handel Grundlage der Verkaufsdatenerfassung und Schlüssel bei der Weiterverarbeitung der Daten.

HSB

Besondere Merkmale der HSB-Servo-Technologie:

Neue,sensationelle Stromspartechnologie – bis zu 90 % weniger Energiebedarf!

Dank der Hochleistung Motoren von Neu/Castle und einer neu entwickelten Elektronik ""Power Miser"", liefern diese Brushless-Servos mit Titan-Getriebe die jeweils besten Werte.

Gegenüber allen anderen Brushless-Servos haben diese Brushless-Servos den Vorteil, dass Sie einen deutlich niedrigeren Strombedarf bei gleicher Leistung haben.

Somit geht Hitec hier einen neuen Weg und hebt sich deutlich von dem Mitbewerben ab.

Dies wird erreicht durch die Rückspeisung der erzeugten Energie beim Abbremsen des Servos (Generatorprinzip) in ihren Antriebsakku.

Sollten Sie eine Akkuweiche, eine BEC-Spannung ihres Fahrtenreglers nutzen, so kann einfach der bei jedem Servo beiliegende PAD (PowerAbsorbingDevice) parallel zum Servo gesteckt werden und die Servos verhalten sie wie jedes andere bekannte Servo.

Weiteres Feature ist das langsame Anfahren der Neutralstellung nach Inbetriebnahme. Ruder und deren Mechaniken bei großen Modellen werden geschont und das Modell macht sich in Ruhe zum Einsatz bereit.

PAD:

Das "Power Absorbing Device" verhindert den Rückfluss von Strom bei nicht kompatiblen ENERGY EFFICIENT-Verbindungen.

ISK

Innen Sechs Kannt

ISR

Innen Sechs Rund

lfm

"lfm" steht für "Laufender Meter". Dieser Begriff wird häufig verwendet, um die Länge von Materialien wie Filie, Papier, oder Kabeln zu messen und zu verkaufen. Wenn zum Beispiel ein Kabel in einem Geschäft als "3 lfm" angeboten wird, bedeutet das, dass du drei zusammenhängende Meter dieses Kabels kaufen würdest.

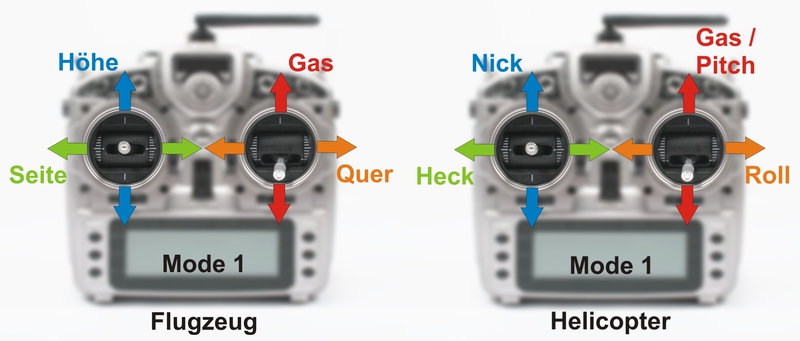

Mode 1

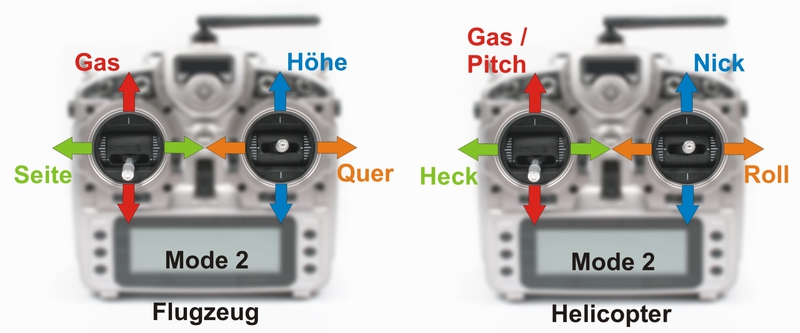

Mode 2

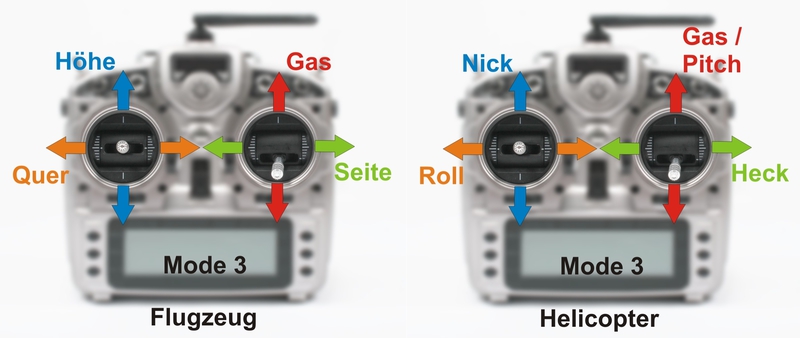

Mode 3

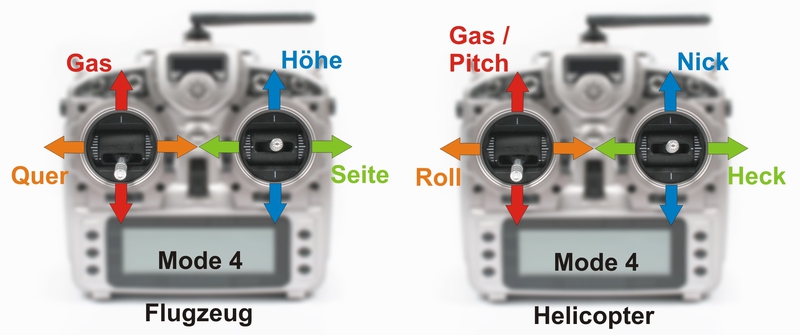

Mode 4

MTAG

Interner Chip für Akku-Telemetrie:

Auf dem passiven MTAG-Chip sind Akkudaten wie Typ, Zellenzahl, Kapazität, C-Rate oder Akku-ID gespeichert. Diese Werte können bei Bedarf* mit einem externen NFC-Sensor wie z. B. dem HACKER oder JETI MTAG ausgelesen und in die Sendertelemetrie übernommen werden.

Ebenso bietet der eingebaute MTAG-Chip die Möglichkeit, die Ladezyklen manuell oder automatisch zu zählen und zu speichern. Bei der Verwendung von mehreren gleichen Akkus im seriellen oder parallelen Betrieb wird so ein effektiveres aktives Akkumanagement möglich.

*Hinweis: Es bleibt dem Benutzer überlassen, ob er die MTAG-Funktion nutzen möchte oder nicht. Der TopFuel-Akku kann ohne MTAG wie jeder gewöhnliche Akku verwendet werden.

PAD

Das "Power Absorbing Device" verhindert den Rückfluss von Strom bei nicht kompatiblen ENERGY EFFICIENT-Verbindungen.

PNP

plug and play = sind Modelle, welche nur noch einen Empfänger und meistens noch das Antriebsakku zur Komplettierung benötigen

PTFE

Polytetrafluorethylen (Kurzzeichen PTFE, gelegentlich auch Polytetrafluorethen) ist ein unverzweigtes, linear aufgebautes, teilkristallines Polymer aus Fluor und Kohlenstoff. Umgangssprachlich wird dieser Kunststoff oft mit dem Handelsnamen Teflon der Firma DuPont bezeichnet.

Quelle Google

RFH

Ready for HoTT, dieses Modell kann mit einer vorhandenen Graupner HoTT Fernsteuerung betrieben werden.

Ronda Drake

Ronda Drake ist eine professionelle RC-Autorennfahrerin aus den USA. Sie hat in ihrer Karriere mehrere bedeutende Titel gewonnen, darunter die IFMAR-Weltmeisterschaft im Jahr 2010 in der Kategorie Nitro Buggy. Sie ist auch bekannt für ihre Arbeit als Rennleiterin und ihr Engagement für die Förderung des RC-Autorennens.

RTB

Ready-To-Bind, die BNF Version von Nine Eagles... Für alle, welche bereits einen Nine Eagles J6-Sender bzw. ein General Link Modul besitzen. In diesen RTB-Sets befinden sich neben dem Modell, samt Akku und Ladegerät keine Fernsteueranlage und kein GL-Modul. Diese RTB-Modelle können somit an bereits vorhandene Nine Eagles J6-Sender angebunden werden. Die Sets ersparen den unnötigen Kauf eines zweiten Senders. Mit dem General Link-System eröffnet sich so eine Vielzahl an Kombinationsmöglichkeiten unterschiedlichster robbe Nine Eagles Modelle und FUATABA-Fernsteueranlagen, sowie Sender anderer Hersteller.

RTF

Ready To Fly = Flugfertig zusammengebaut.

RTR

Ready-To-Run…

Damit sind im RC-Modellbau Modelle gemeint, welche sofort nach dem Kauf (und dem eventuellen Aufladen des Akkus bzw. Einlegen von Batterien) benutzt werden können.

S-BUS

Mit diesem S-Bus System von Futaba gehören die Einschränkungen beim Unterbringen elektronischer Bauteile endlich der Vergangenheit an.Servos, Regler, Kreisel und sonstige S-Bus-fähige Bauteile können nach Belieben an verschiedenen Stellen und in beliebiger Reihenfolgeangesteckt werden. Bei Änderung des Kanals ist keine Änderung der Steckposition mehr nötig. Darauf hat die Modellbauwelt gewartet! Eine neue lötfreie Schneid-Klemm-Technik sorgt für perfekte, schnelle, sichere und lötfreie Verbindungen.

Das System besteht aus dem S-BUS Empfänger, passenden Servos, Verkablungen und Akkuweiche und wird weiter wachsen.

Im Hinblick auf das bidirektionale S-Bus-System erwarten wir ein sensorfreies Telemetriesystem, welches z.B. Reglerdaten, Servodaten,Motordaten direkt über das Anschlusskabel erhält und an den Sender zurück liefert.

Weitere Informationen >>>
