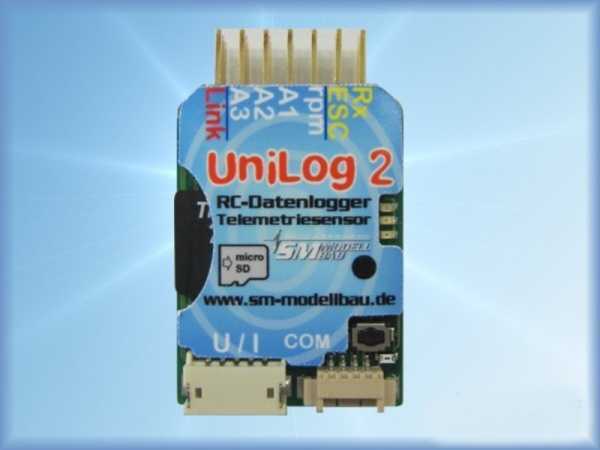

UniLog 2 mit Speicherkarte und Kartenleser

Artikelbeschreibung

Der kleine leistungsstarke RC-Datenlogger und Telemetriesensor speichert und überträgt V / A / W / mAh / Wmin / rpm / °C / Einzelzellen / Höhe / Vario.

Der UniLog 2 ist der Nachfolger unseres erfolgreichen Datenloggers UniLog. Alle bekannten Funktionen des UniLog wurden übernommen und mit aktueller Technik auf den neuesten Stand gebracht. Zahlreiche neue Funktionen sind dazu gekommen, so dass praktisch keine Wünsche mehr offen bleiben.

Telemetrie über 2,4 GHz Systeme mit Rückkanal ist jetzt fester Bestandteil des UniLog 2 und voll integriert. Unterstützt wird das Jeti Duplex System, Multiplex M-Link und Graupner HoTT. Der UniLog 2 erkennt das verwendete Telemetriesystem selbständig, es ist keine Konfiguration oder spezielle Firmware nötig. Da auch ein zusätzlicher barometrischer (Luftdruck) Höhensensor mit großer Auflösung integriert ist, wird im Telemetriebetrieb auch ein Vario mit dem UniLog 2 realisiert. Ebenso sind umfangreiche Alarme programmierbar, die per Telemetrie über den jeweiligen Sender gemeldet werden.

Beim Betrieb mit Multiplex M-Link werden automatisch alle Daten auf dem Sensorbus durch den UniLog 2 mitgeloggt und ebenfalls auf die Speicherkarte geschrieben. Man erhält damit ganz nebenbei einen MSB Datenlogger.

Eine micro-SD Speicherkarte dient beim UniLog 2 als praktisch unbegrenzter Speicher.
Mit bis zu 20 Hz Aufzeichnungsrate und der micro SD Speicherkarte sind fast beliebig lange Aufzeichnungen mit hoher Detailauflösung möglich. Der Datenaustausch mit dem PC zur Auswertung ist damit auch denkbar einfach: Speicherkarte aus dem UniLog 2 nehmen und mit dem mitgelieferten Kartenleser in einen USB Port des PC stecken. Die Messwerte des UniLog 2 liegen als Textdateien auf der Speicherkarte vor. Die Darstellung und Auswertung der Daten erfolgt dann mit der bekannten Software LogView (www.logview.info). Durch die interne Echtzeituhr mit Batterie sind alle Messwerte immer mit Datum und Zeit versehen.

Neu ist auch die Möglichkeit der Einzelzellenspannungsmessung. Ein LiPo bis 6s kann direkt mit seinem Balancerstecker am UniLog 2 angeschlossen werden, die einzelnen Spannungen werden gemessen und aufgezeichnet und natürlich auch per Telemetrie übertragen.

Über unser UniDisplay können alle Messwerte des UniLog 2 auch direkt live betrachtet und die aufgezeichneten Daten von der Speicherkarte gelesen werden. Minimal- und Maximal-Werte können schnell aus den gespeicherten Aufzeichnungen abgerufen und angezeigt werden. Alle Einstellungen und Alarme lassen sich selbstverständlich auch komfortabel per UniDisplay programmieren.

Egal ob Segler, Kunstflugmaschine, Hubschrauber, HLG oder Slowflyer, der UniLog 2 kann auf Grund seines geringen Gewichtes und der kompakten Größe nahezu in jedem Bereich eingesetzt werden. Natürlich ist der UniLog 2 nicht nur für den Modellflug geeignet. Er kann ebenso in RC-Boote, RC-Autos usw. eingebaut werden.

Sie erwerben mit dem UniLog 2 einen in allen Belangen leistungsfähigen universellen RC-Datenlogger und Telemetriesensor, der die Möglichkeiten moderner Elektronik ausnutzt, um Ihnen als kleiner Helfer eine große Hilfe im Umgang mit Ihren RC-Modellen zu sein.

Und das kann der UniLog 2:

• komplette Vermessung von Elektroantrieben mit Strom-, Spannungs-, Leistungs-, Kapazitäts-, Drehzahl- und Temperaturmessung (Strom-, Drehzahl- und Temperatursensoren sind in verschiedenen Varianten separat erhältlich)
• micro SD Speicherkarte für nahezu unbegrenzte Aufzeichnung und einfaches Auslesen der Daten
• volle Telemetrieunterstützung für Jeti Duplex, Multiplex M-Link und Graupner HoTT, inklusive barometrischem Vario
• die verwendete Telemetrie wird automatisch erkannt, es ist keine Konfiguration nötig
• interne Echtzeituhr (mit Batterie für mindestens 10 Jahre), alle Messungen werden mit echtem Zeitstempel, also Datum und Uhrzeit, versehen
• Speicherraten von 1 Messung pro Sekunde (1 Hz) bis 20 Messungen pro Sekunde (20 Hz)
• alle Sensoren des UniLog können weiter verwendet werden
• Balanceransschluss für LiPo Einzelzellenmessung bis 6s
• Höhenmessung mit automatischer Nullung nach dem Einschalten
• Strommessbereich je nach angeschlossenem Sensor bis 400 A, Spannung bis 60 V
• Strom- und Spannungsaufnehmer steckbar (dadurch im Betrieb als reiner Höhenmesser / Vario z.B. in Seglern sehr klein und leicht)
• Anschluss für Empfängersignal (Rx) und Signalausgang zum Regler (ESC)
• universelle Anschlüsse für externen Drehzahlsensor und bis zu drei Temperatursensoren
• Temperaturmessung auch mit PT1000 Sensoren für einen erweiterten Messbereich
• Anschluss für Speed-Sensor (Best.-Nr. 2560) zur Messung von Fluggeschwindigkeiten
• direkter Anschluss am GPS-Logger möglich zur Datenaufzeichnung in einer Datei
• Aufzeichnung aller Daten auf dem Multiplex Sensorbus bei Betrieb mit M-Link
• Aufzeichnung der Empfängerakkuspannung
• Stromversorgung automatisch durch Empfänger- und/oder Antriebsakku
• manueller Aufzeichnungsstart über eingebaute Taste
• Start der Aufzeichnung durch verschiedene Bedingungen einstellbar
• aktueller Status wird über drei LEDs signalisiert
• direktes Betrachten der Messwerte live oder aufgezeichnet mit unserem UniDisplay
• Parametereinstellungen über PC, UniDisplay und Telemetrie möglich
• Unterstützung durch die LogView Software (LogView ist ein sehr umfangreiches und doch einfach zu bedienendes Auswerteprogramm für den PC, dass eine Vielzahl unterschiedlicher Mess- und Ladegeräte aus dem Modellbaubereich unterstützt)
• einfache und anschauliche Auswertung der Messergebnisse mit Hilfe von Diagrammen am PC
• kostenlose Firmwareupdates per Speicherkarte möglich (die Firmwaredatei finden Sie hier)
• auf Grund seiner kompakten Größe und des geringen Gewichtes nahezu überall einsetzbar

Typische Verschaltungsbeispiele des UniLog 2 im Modell:

1. nur Höhenmessung mit bereits im UniLog integrierten Höhensensor (Anwendungsfall z.B. im F3B / F3J Segler)

2. Elektroantriebsmessung mit externem Strom- und Spannungssensor

Technische Daten:

• Datenrate:
  1 Hz, 2 Hz, 5 Hz, 10 Hz, 20 Hz einstellbar
• Speichertyp:
  micro SD oder micro SDHC Karte (Karte mit 2 GB im Lieferumfang)
• Aufzeichnungsdauer:
  bei 20 Hz Datenrate und voller Auslastung ca. 240 kByte / Minute Speicherbedarf
  fast 6 Tage Aufzeichnung bei 2 GB Karte mit 20 Hz Datenrate
  fast 12 Tage Aufzeichnung bei 2 GB Karte mit 10 Hz Datenrate
  fast 4 Monate Aufzeichnung bei 2 GB Karte mit 1 Hz Datenrate
• Strommessbereich:
  je nach Sensor 20 A, 40 A, 80 A, 150 A oder 400 A, auch negative Ströme
• Spannungsmessbereich:
  0 bis 60 V
• Einzelzellenmessung:
  bis 6s LiPo, jeder Anschluss max. 28 V
• Höhenmessbereich:
  0 bis 8000 m NN, beim Einschalten wird automatisch genullt
• Empfängerspannungsmessung:
  0 V bis 10 V
• Stromversorgung:
  aus Empfängerversorgung über den Telemetrieanschluss �Link� (ab 3,8 V bis maximal 10 V)
  oder direkt über den Strom- und Spannungssensor aus dem Antriebsakku (bei mehr als 8s oder 35 V muss der UniLog 2 auch aus dem Empfänger versorgt werden)
• Stromverbrauch:
  ca. 40 mA
• externe Anschlüsse:
  1 mal kombinierter Strom- und Spannungssensor
  Stiftleiste für Balanceranschluss bis 6s LiPo
  1 mal Drehzahlsensor
  3 mal universeller Analoganschluss für Temperatursensor, Speed-Sensor etc.
  1 mal Servoimpuls Eingang vom Empfänger (Rx)
  1 mal Servoimpuls Ausgang zum Regler (ESC)
  GPN Servokabel für Stromversorgung und / oder Telemetrie
  COM Anschluss für UniDisplay, GPS-Logger oder PC
  Steckplatz für micro SD Karte
• Abmessungen:
  42 x 25 x 10 mm
• Masse:
  9 g ohne Kabel

Lieferumfang:

• UniLog 2 mit integriertem Höhensensor

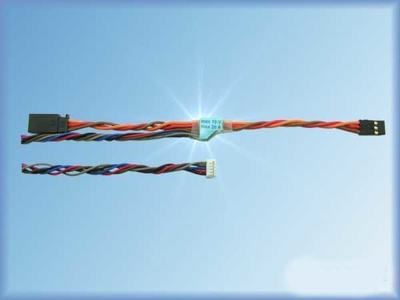

• Anschlusskabel zum Empfänger für Telemetrie / Stromversorgung
• mini Kartenleser für den USB-Anschluss
• ausführliche farbige Bedienungsanleitung

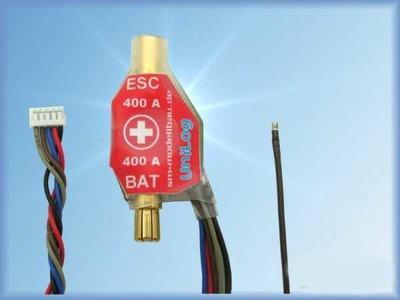

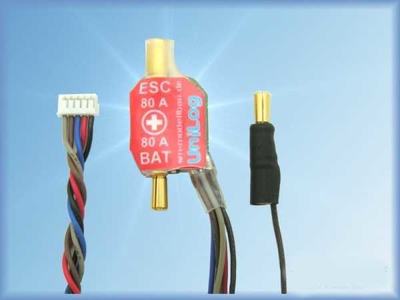

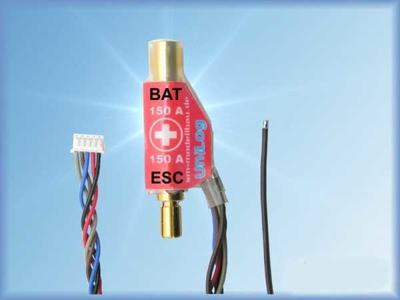

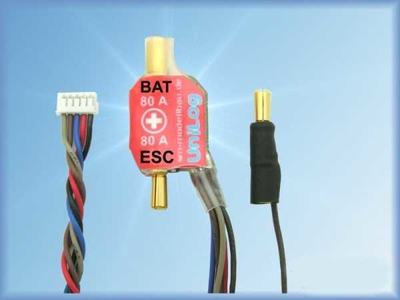

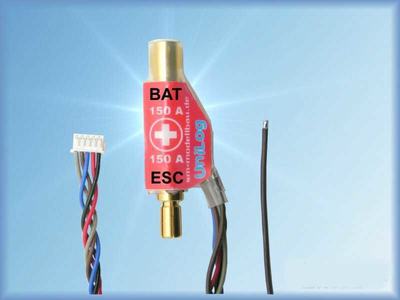

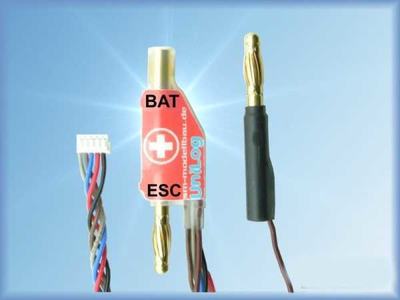

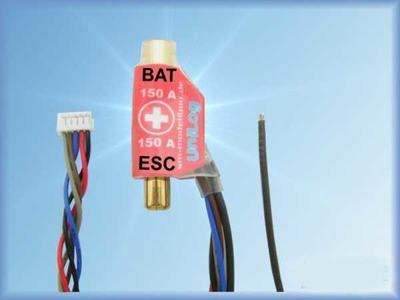

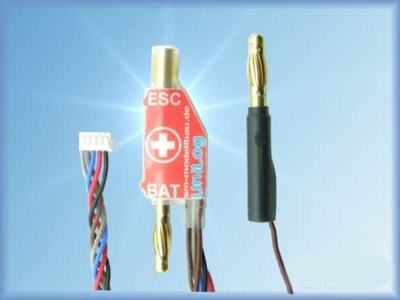

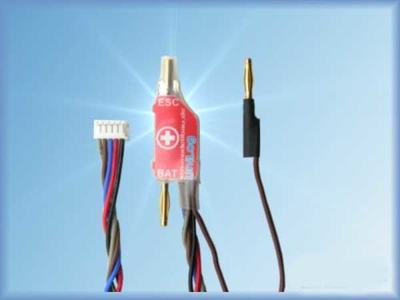

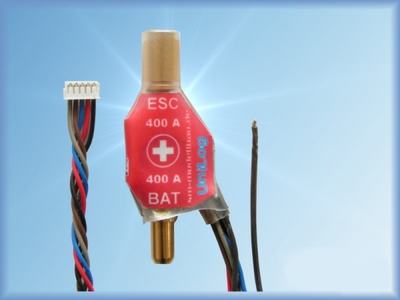

Für die einfache Vermessung eines Elektroantriebes ist zusätzlich zum UniLog 2 einer der verschiedenen Strom- und Spannungssensoren erforderlich. Diese Sensoren sind für verschiedene Ströme und mit unterschiedlichen Stecksystemen lieferbar.
