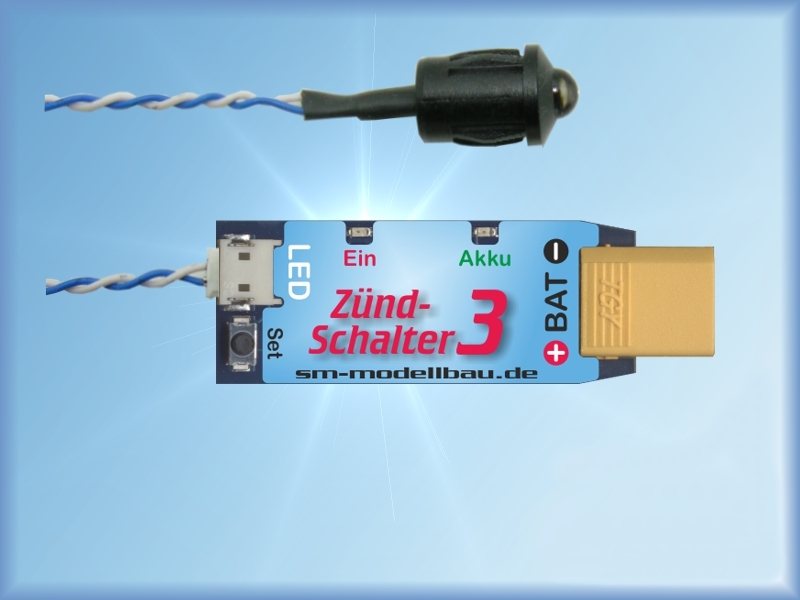

Zündschalter 3 mit externer LED für Graupner / Uni-Anschlusskabel

Artikelbeschreibung

Suchen Sie einen Schalter für die elektronische Zündung Ihres Benzinmotors?
Suchen Sie auch immer Möglichkeiten den Betrieb Ihrer Modell noch sicherer zu machen?

Der Zündschalter 3 ist zum Ein- und Ausschalten von elektronischen Zündungen bei Benzinmotoren per Fernsteuerung entwickelt worden.
Neu beim Zündschalter 3 ist die Möglichkeit, ihn parallel zum Gasservo zu betreiben. Das heist, der Zündschalter 3 wird am Gaskanal des Empfänger angeschlossen, das Gasservo wiederum am Zündschalter 3.

Dadurch kann ein Empfängerausgang eingespart werden!
Dazu lassen sich der Schaltpunkt und die Schaltrichtung beliebig einlernen. Damit kann man erreichen, dass die Zündung bei Leerlauf durch Zurücknehmen der Gastrimmung abgeschaltet wird.
Zusätzlich zu den zwei eingebauten Kontroll LEDs wird jetzt auch noch eine externe LED mitgeliefert, die an den Zündschalter 3 angeschlossen werden kann. Diese wird dann in der Rumpfwand montiert und ermöglicht eine einfache Kontrolle des Schaltzustandes.

Der Zündschalter 3 ist der in allen Belangen überlegene Ersatz für den bisher verwendeten mechanischen Schalter:

• kein Verschleiß
• elegantes Abschalten des Motors von der Fernsteuerung aus
• großartige Verbesserung der Sicherheit in Verbindung mit einem PCM-Empfänger:
• im Falle einer Störung kann der Motor sicher abgestellt werden und keine Gefahr mehr darstellen

natürlich eignet sich der Zündschalter genauso gut zum Schalten von Beleuchtungen oder anderen Verbrauchern

Der Zündschalter 3 ist mikrocontrollergesteuert und verfügt über einen Optokoppler zur vollkommenen Trennung der beiden Stromkreise Empfangsanlage - Zündung.

Die Schaltung hat diverse Fail-Safe Eigenschaften, die dafür sorgen, daß in Notfällen die Zündung sicher abgeschaltet wird.

Ist die Zündung abgeschaltet, so verbraucht der Zündschalter keinen Strom aus dem Zündakku. Die Steckverbindung zum Zündakku muß also nur noch zum Laden getrennt werden.

Technische Daten:

Empfängereingang:3 bis 9 Volt, auch für Empfänger mit LiPo Versorgung geeignet

Schaltspannung:3 bis 14 Volt (3 bis 10 Zellen NiCd oder NiMh, 1 bis 3 Zellen LiPo)

max. Schaltstrom:5 Ampere

Stromverbrauch:

ca.12mA/ 1mA aus dem Empfängerakku
ca. 6mA/ 0mA aus dem Zündakku bei Zündung an/aus

Schaltschwelle: beliebig einlernbar

Schaltrichtung: beliebig einlernbar

Abmessungen: 35mm x 13mm x 7mm

Gewicht:

19g mit allen Kabeln

Lieferumfang:

• Zündschalter 3
• externe Kontroll-LED mit Anschlusskabel
• ausführliche farbige Bedienungsanleitung
