Klapptriebwerkssteuerung "JK" mit Grp. Anschlusskabel

Artikelbeschreibung

mit Programmieradapter

Für die komplett vollautomatische Ansteuerung von elektrischen Klapptriebwerken in Großseglern.

-Version für Triebwerke vom Typ Köllner / Braekler und ähnliche-

Ein Drei-Stufen Schalter am Sender steuert das gesamte Klapptriebwerk mit drei Servos (1mal Triebwerksarm und 2mal Abdeckklappe) plus Drehzahlregler und Schleppkupplungsservo über einen einzigen Empfängerkanal!

Drei zusätzliche Endschalter verhindern Fehlfunktionen auch bei Defekt beispielsweise eines Servos oder der Mechanik.

Alle Servowerte werden mit dem mitgelieferten Programmieradapter programmiert und dauerhaft im nichtflüchtigen Speicher des Prozessors abgespeichert.

Ein Ausfahrvorgang läuft folgendermassen ab:

• Drei-Stufen Schalter am Sender nach vorn
• die Abdeckklappen des Triebwerks öffnen sich
• der Triebwerksarm kommt langsam heraus
• die Abdeckklappen des Triebwerks schließen sich wieder
• der Motor wird langsam bis auf Vollgas beschleunigt

Analog verläuft der Einfahrvorgang:

• Drei-Stufen Schalter am Sender zurück
• der Motor wird langsam abgebremst
• die Abdeckklappen des Triebwerks öffnen sich
• der Triebwerksarm fährt langsam ein
• die Abdeckklappen des Triebwerks schließen sich wieder

Für den ganzen Vorgang müssen Sie nur einen einzigen Schalter am Sender umlegen!
Damit ist ein Klapptriebwerk so einfach wie ein Direktantrieb in der Rumpfspitze!!!

• Ansteuerung von 5 Servos
• Sicherheitsschaltungen mit Endschaltern verhindern Fehler
• nur ein Empfängerkanal nötig
• einfache Programmierung
• steuert auch eine Schleppkupplung mit an
• hochwertiges, extra langes Empfängeranschlusskabel
• stressfreier Klapptriebwerksbetrieb
• für Softwareupdates vorbereitet

Technische Daten:

Empfängereingang: 4 oder 5 Zellen (3,5 V bis 8 V)
Steckersystem: Graupner/Futaba/Uni für die Servoanschlüsse

Stromverbrauch:

ca. 2 mA aus dem Empfängerakku
Abmessungen: 45 mm x 29 mm x 11 mm

Gewicht:

21 g mit Anschlusskabelkabel 60 cm 0,34 mm²

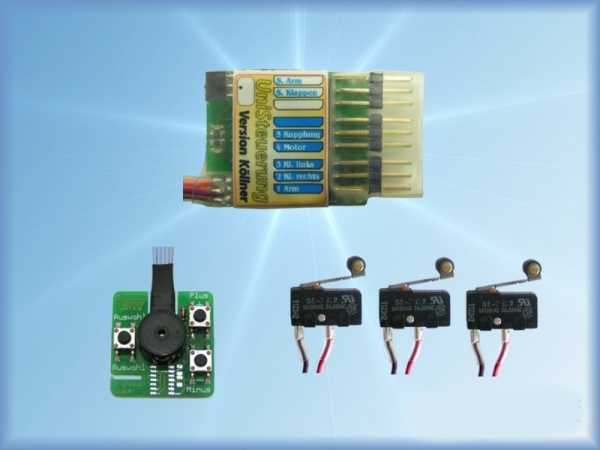

Lieferumfang:

• Hauptelektronik zur Ansteuerung von 5 Servos
• Endschaltersatz fertig angeschlossen
• Programmieradapter
• ausführliche farbige Bedienungsanleitung

Angaben zur Produktsicherheit

Warn- und Sicherheitshinweise

ACHTUNG: Nicht für Kinder unter 14 Jahren geeignet. Benutzung unter unmittelbarer Aufsicht von Erwachsenen.
