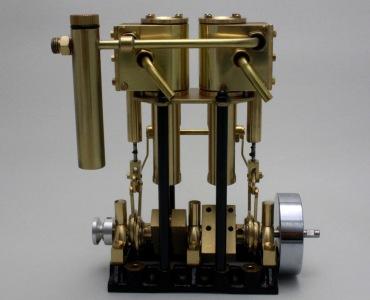

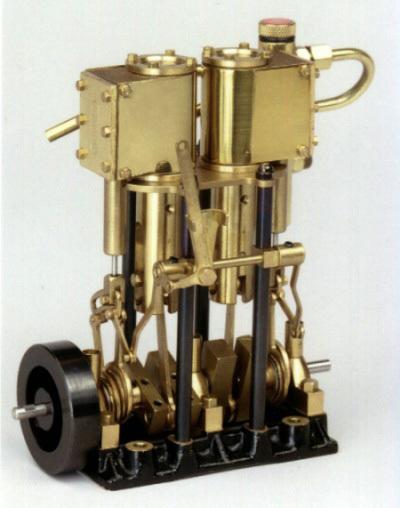

2-Zylinder-Dampfmaschine T2DR-L

Artikelbeschreibung

2-Zylinder-Dampfmaschine

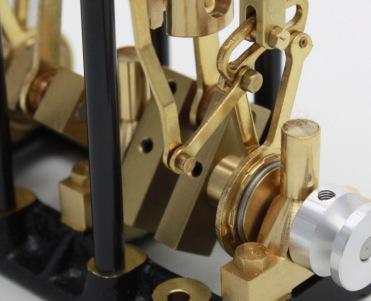

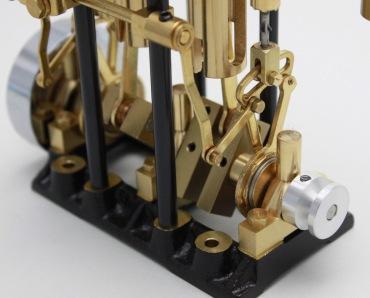

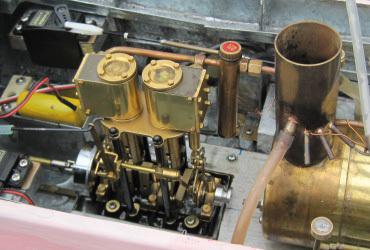

eingebaute Umsteuerung für den Vor- und Rückwärtslauf, mit einem höheren Drehmoment gegenüber der T2DR, eignet sich die T2DR-L für den Antrieb von Schiffsmodellen bis zu 200 cm Länge.

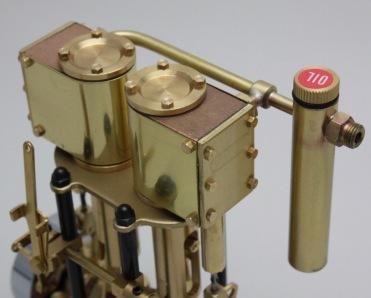

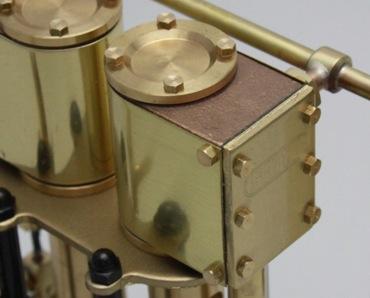

Die isolierten Zylinderwände erhöhen die Leistung wesentlich, ebenso die Dampfnacherhitzkammer im Kessel, doppeltwirkend.

Technische Daten Maschine

• Bohrung: 12 mm
• Hub: 20 mm
• Drehzahl: 3500 U/min
• Leistung: 0,038 PS
• Druck: 2 kg/cm²
• Zylinderkapazität: 9,0 ccm
• max. Drehmoment: 1150 g/cm
• geeignete Bootsgrößen: 100 - 200 cm

Technische Daten Kessel / Brenner B2F (7132/02):

• max. Brenndauer: 20 min
• Sicherheitsüberdruckventil eingestellt auf: 1,5 - 2 kg/cm²
• zul. Druck Dampfleitung Kessel: 35 kg/cm²
• zul. Druck Dampfleitung Brenner: 60 kg/cm²
• Nenn-Druck Kessel: 2 kg/cm²
• Nenn-Druck Brenner: 0,4 kg/cm²

Abmessungen und Gewicht

• Dampfmaschine: 127 x 70 x 115 mm, 770 g
• Kessel: 198 x 75 x 124 mm, 710 g
• Brenner: 114 x 54 x 82, 185 g
