Lipo-Wächter V5.1 mit Einzelzellenüberwachung - extra laut

Artikelbeschreibung

Lipowächter BS6 V5 extra laut mit externem Summer und externer LED zur Überwachung der einzelnen Zellspannungen von Lipo oder LiFePo Packs von 2 bis 6S

Neu in der Version 5.1:

• Summer ist jetzt größer und lauter
• hellere LED
• der Messausgang für Telemetriespannungssensoren ist jetzt geschützt vor Kurzschluss und Überlast
• der Messausgang ist jetzt als BPG - Battery Pack Good - gekennzeichnet

Neu in der Version 5:

• unterstützt nun auch LiFePo Akkus 2-6S
• Warnspannungsbereich LiFePo einstellbar von 2,1V - 2,8V
• extra Ausgang für einen Telemetrie Spannungssensor (der Ausgang gibt wenn gewarnt wird 5V aus sonst 0V)
• leistungsfähigere CPU
• etwas größere Abmessungen

Neu in der Version 4.1:

• 3,0 bis 3,7V einstellbare Warnspannung
• programmierbare Verzögerungszeit bis gewarnt wird
• programmierbare Warndauer
• LED und Summer warnen jetzt abwechseld in allen Einstellungen
• Stecker für Summer geändert - leichter steckbar
• überarbeite Anleitung

Sonstige Funktionen:

• Programmierung Warn - Zellspannung über einen Microtaster
• Abschalten des Arlams über den Microtaster möglich
• stabile und vertauschungssichere Stecksysteme für LED und Piezosummer
• eingestellte Warnspannung per Tastedruck abrufbar
• Anzeige der schwächsten Zelle während der Überwachung

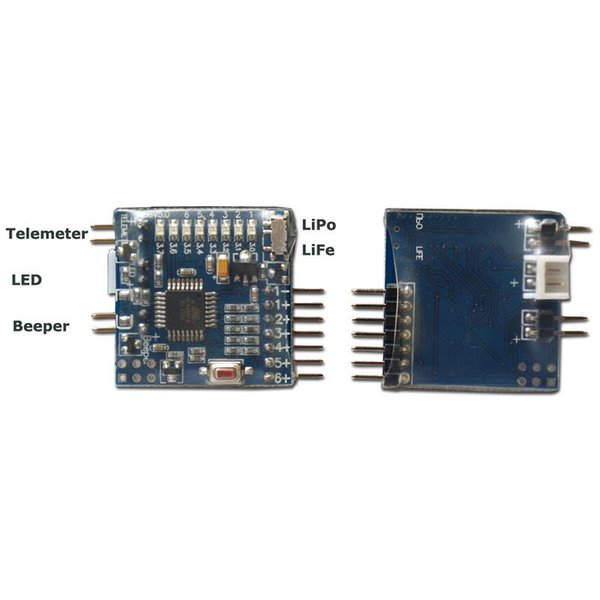

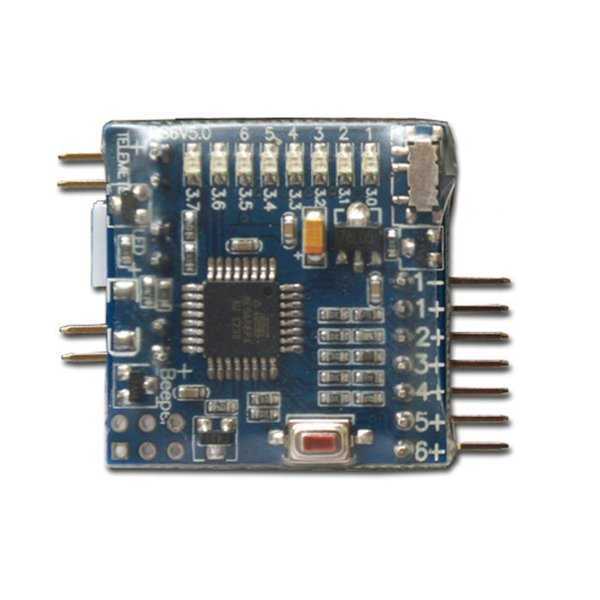

Die Zellspannungen werden durch einen Mikrocontroller einzeln überwacht und die Spannung der schwächsten Zelle wird zusätzlich über eine LED Reihe angezeigt.

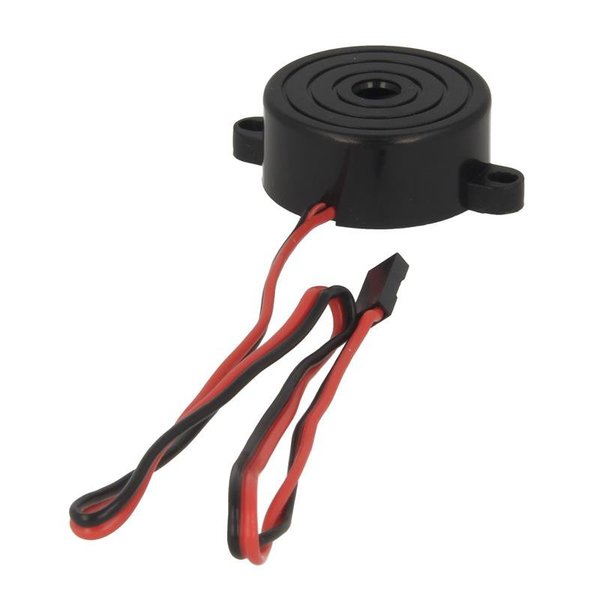

Eine superhelle LED wart bei Unterschreiten der Zellspannung optisch und akustisch ab 3S mit einem extra lauten Piezosummer. Der Alarmton ist ein wiederkehrender Ton im Wechsel mit dem Leuchten der LED.
Der Wächter wird an das Balancerkabel des Akkus angeschlossen. Er ist verpolungssicher.

Top Qualität - hergestellt auf Anlagen der Smartphone Produktion in Asien.

Anleitung download: Hier

Vorteile des externen Summers und der externen LED:

• Summer und LED können frei am Modell platziert werden
• ideal für Elektrohelikopter ab der 400er Klasse
• flache Bauform der Wächterplatine

Technische Daten:

• Zellenzahl: 2S-6S LiPo/LiFePo (umschaltbar)
• Warnspannung LiPo je Zelle beim Entladen: 3,0-3,7V (in 0,1V Schritten einstellbar)
• Warnspannung LiFePo je Zelle beim Entladen: 2,1-2,8V (in 0,1V Schritten einstellbar)
• Verzögerungszeit bis das Warnen startet: 0s, 0.5s, 1s, 1.5s, 2s, 2.5s, 3s, 3.5s
• Warndauer: 1s, 2s, 3s, 4s, 5s, 10s, 15s, 20s
• Toleranz der Messung: -10mV / +10mV
• Rasterabstand der Balancersteckleiste: 2,54mm
• Größe: 34*35*10 ( L*B*H in mm)
• Gewicht: 12g
• Warn LED: 11000mCd, 2V, 20mA
• Warn Summer: 95dB ab 12V, 25mA unter 12V ca. 90db
• Anschluss Summer: Kabel 300mm
• Anschluss LED: Kabel 300mm
• Anschluss für einen Telemetrie Spannungssensor (der Ausgang gibt wenn gewarnt wird 5V aus sonst 0V)
• der Wächter ist mit transparentem Schrumpfschlauch umgeben und verpolgeschützt

Lieferumfang:

• Lipowächter BS6 V5.1
• LED mit Anschlusskabel
• Beeper mit Anschlusskabel
• Anschlusskabel für Messausgang
• Anleitung deutsch und englisch

Kompatibel ist der Wächter mit den Balancersteckern (2,54mm Pinabstand) von Kokam, Graupner, Robbe - EHR und dem Align System XHR. Andere Systeme wären durch ein optionales Adapterkabel anschließbar.
