Wellenanschluß 3,0mm
Artikel ist lagernd
Lieferzeit: 1-2 Werktage
Artikelbeschreibung

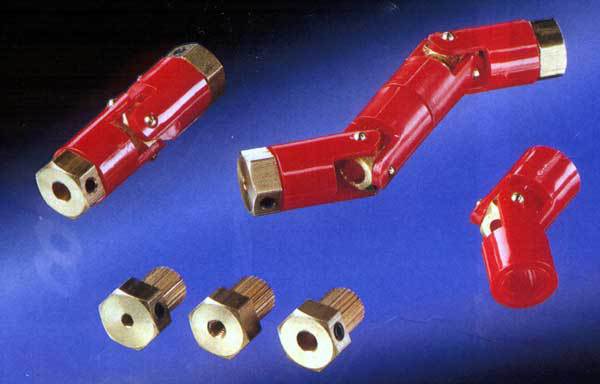

SCHIFFSKUPPLUNGEN für jeden Einsatzzweck
Eine besonders stabile Kupplungsserie aus hochwertigem Nylon. Ideal für Übertragungen von Dampfmaschinen oder Elektromotoren auf die Schiffswelle. Diese Kupplung zeichnet sich durch absolut leisen und reibungsfreien Lauf bei höchster Kraftübertragung aus. Wir haben das Sortiment so weit ausgebaut, daß es praktisch für jede Anwendung den richtigen Durchmesser oder das richtige Anschlussgewinde gibt, selbst für seltene Zollmaße.
Bestell-Nr.
63500 Kupplungseinheit
Die Gelenkkupplung wird mit 2 Wellenanschlüssen bestückt.
63510 Doppelverbinder
Zur Verbindung zweier Kupplungseinheiten zu einer Doppelgelenkkupplung

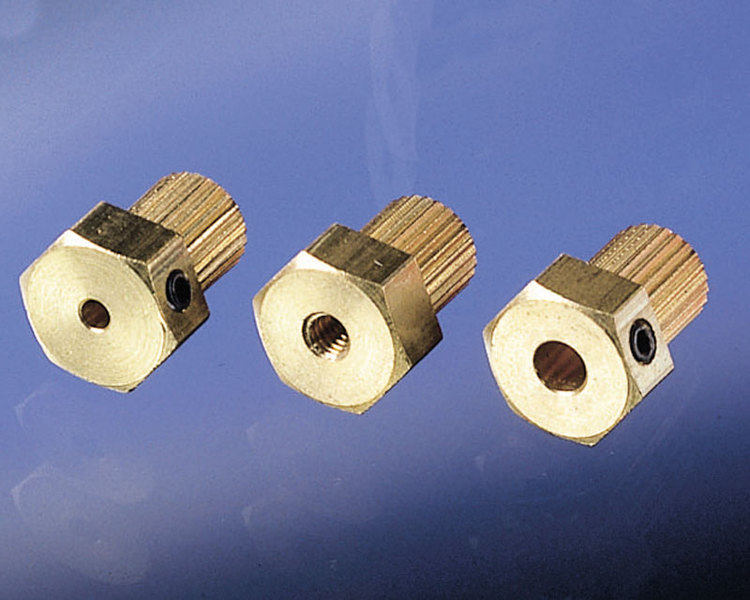

Lieferbare Wellenanschlüsse für glatte Wellen
Bestell-Nr.
63520 Wellenanschluss 2,0 mm
63523 Wellenanschluss 2,3 mm
63530 Wellenanschluss 3,0 mm
63540 Wellenanschluss 4,0 mm
63550 Wellenanschluss 5,0 mm
63560 Wellenanschluss 6,0 mm
63524 Wellenanschluss 3/32" Zoll (2,38 mm)
63532 Wellenanschluss 1/8" Zoll (3,18 mm)
63548 Wellenanschluss 3/16" Zoll (4,l6 mm)
63564 Wellenanschluss 1 /4" Zoll (6,35 mm)
Lieferbare Wellenanschlüsse für Wellen mit Gewinde
Bestell-Nr.
63630 Gewindeanschluss M3 (M3 x 0,5 mm)
63640 Gewindeanschluss M4 (M4 x 0,7 mm)
63650 Gewindeanschluss M5 (M5 x 0,8 mm)
63660 Gewindeanschluss M6 (M6 x 1,0 mm)
63636 Gewindeanschluss 4 BA (3,6 mm)
63648 Gewindeanschluss 2 BA (4,8 mm)
63664 Gewindeanschluss 1/4" BSF (6,35 mm)
63665 Gewindeanschluss 1/4" UNF (6,35 mm)
Außerdem lieferbar:
Fertig konfektionierte Kupplungen für glatte Wellen. Lieferung mit ISK-Schrauben und ISK-Schlüssel.
Bestell-Nr.
63701 Von Ø 2,3 mm auf Ø 4 mm
63702 Von Ø 1/8" Zoll (3,18 mm) auf Ø 4 mm
63703 Von Ø 1/8" Zoll (3,18 mm) auf Ø 5 mm
63704 Von Ø 4 mm auf Ø 4 mm
63705 Von Ø 4 mm auf Ø 5 mm
Technische Daten
Länge Kupplungseinheit einzeln 30 mm
Länge Kupplung mit Wellenanschlüssen 44 mm
Lange Doppelgelenkkupplung 74 mm
Durchmesser 14 mm
Gewicht Kupplung mit Wellenanschlüssen 20 g
Material Kupplungseinheit Nylon/Messing
Material Wellenanschluss Messing
