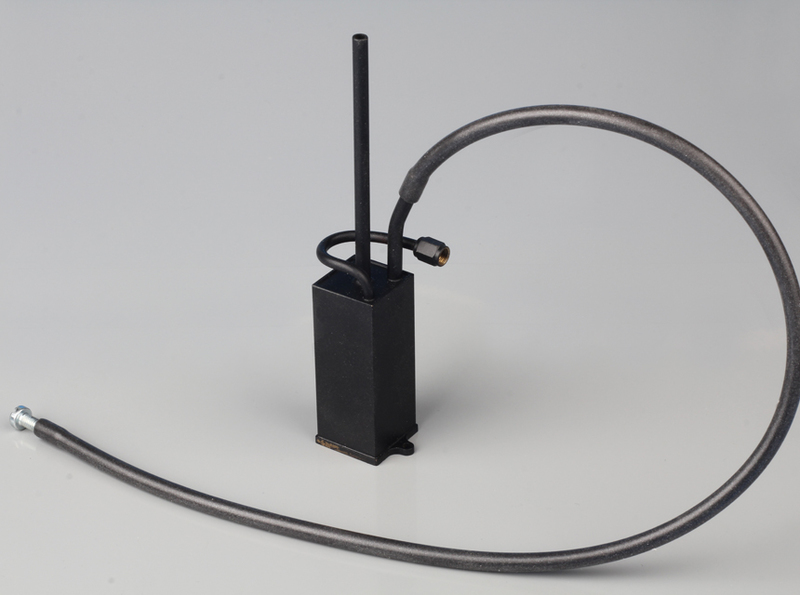

Abdampfkondensator Anna 20x20x50mm

Artikelbeschreibung

Abdampfkondensatoren dienen dazu, dass der aus einer Dampfmaschine austretende Abdampf, der mit Öl gemischt ist, nicht einfach in die Umwelt entweicht. Der Kondensator lässt den öligen Dampf zu einer Wasser-Öl-Mischung kondensieren, die später aus dem Behäter entsprechend mit Hilfe von Dampfdruck wieder abgelassen wird.

Der Kondensator hat einen längeren Auslass als Kamin, aus dem trockener Abdampf entweicht. Der zweite kürzere Auslass ist ein Steigrohr, an dem ein Ablass-Schlauch befestigt wird, der während dem Betrieb der Maschine verstopft wird. Zum Ablassen wird während dem Betrieb der Maschine der Ablassschlauch geöffnet und in einen Behälter geführt und gleichzeitig der Kamin oben zugehalten, damit der Abdampf das Kondensat herausdrückt.

Abmessungen: 20 x 20 x 50 mm

Der optisch ansprechende kleine Abdampfkondensator für kleine Dampfmaschinen mit Abdampfkamin.

Der Öl/Wasserabscheider wird als Bausatz geliefert. Die Messingteile müssen verlötet werden. Prinzipiell können Sie, statt zu löten auch einen temperaturfesten Epoxi-Kleber, wie zum Beispiel UHU endfest verwenden. Nach unserer Erfahrung ist aber verlöten die beste Lösung.

Technische Daten:
Material Messing
Durchmesser 40 mm
Höhe Behälter 50 mm
