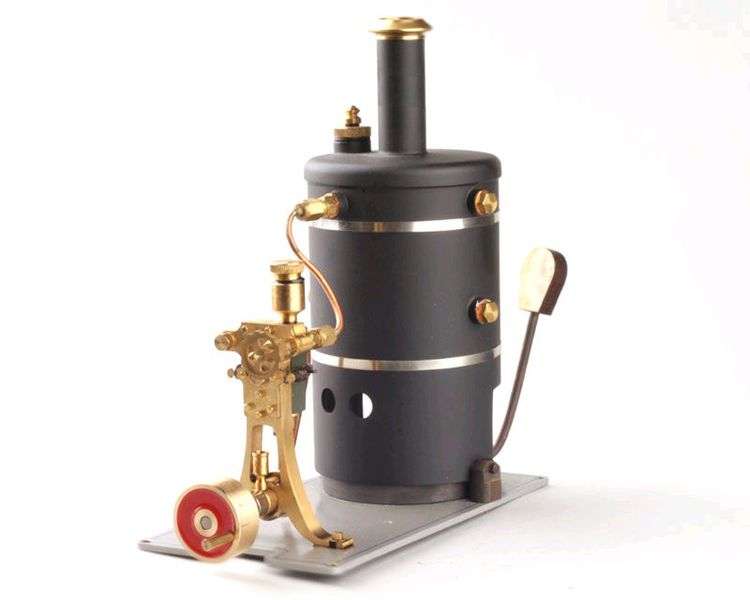

Dampfmaschine Anna Version 2 komplett mit Kessel

Artikelbeschreibung

Diese Einzylinder-Dampfmaschine wurde hauptsächlich als Antrieb für unser Dampfschiff Anna entwickelt. Mit seiner kompakten Bauweise und stehendem Kessel ist die Dampfmaschine ein richtiger Hingucker und ein technisches Highlight für das kleine Dampfschiff. Natürlich eignet sich die Maschine auch als Antrieb anderer Modellboote mit ca. 50 cm Länge oder Verdrängung von 1-2 kg.

Die Dampfmaschine wird komplett vormontiert geliefert. Der Kessel ist einsatzfertig hartverlötet, druckgeprüft und lackiert. Auch die Dampfleitung ist schon montiert. Der Betrieb wurde bewusst sehr einfach gehalten. Wasser in den Kessel füllen, anheizen und die Maschine am Schwungrad anwerfen. Über das kleine Handrad kann noch die Dampfmenge eingestellt werden und los gehts. Als Brennstoff kommen Esbit-Tabletten zum Einsatz.

Lieferumfang:

• Dampfmaschine mit Kessel auf dem Bodenblech montiert
• Feuerschale mit Griff
• Abdampfrohr mit Überwurfmutter
• Dampföl
• Wasserfüllspritze
• Anleitung

Technische Daten:

Maß Bodenplatte ca. 135x70 mm

Gesamthöhe ca. 170 mm

Gesamtlänge ca. 182 mm

Höhe Dampfmaschine ca. 83 mm

Breite Dampfmaschine ca. 54 mm

Gewicht leer ca. 600 g

Durchmesser Abtriebswelle 4 mm

Höhe Abtriebswelle ca. 15 mm von der Bodenplatte aus gemessen

Notwendiges Zubehör:

Artikel-Nr.

60106 Esbit Tabletten

492368 Super-Leichtlauf-Öl mit Anti-Tropfventil
- Destilliertes Wasser

Als optionales Zubehör sind noch folgende Teile erhältlich:

Artikel-Nr.

22063 Abdampfkondensator

22061 Isolierplatte

22062 Mitnehmerkupplung

Angaben zur Produktsicherheit

Warn- und Sicherheitshinweise

ACHTUNG: Nicht für Kinder unter 14 Jahren geeignet. Benutzung unter unmittelbarer Aufsicht von Erwachsenen.
