JETImodel MAX BEC 2D Plus EX

Artikelbeschreibung

NEU 05.2014: die Plus-Version kann auch in Verbindung mit dem RC-Switch betrieben werden. Der magnetische Schaltgeber (beiliegend) kann einfach abgesteckt werden.

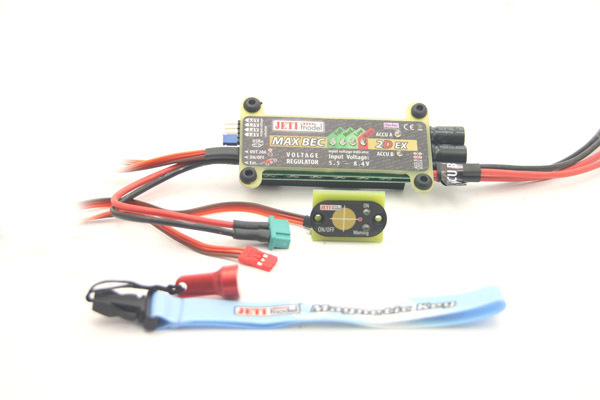

Das JETI Max BEC 2D EX Plus dient als externe Lösung zur Stromversorgung und ist mit einem Telemetrieanschluss zum JETI Duplex System für die Überwachung der beiden Akkupacks ausgestattet. Um die Sicherheit zu erhöhen können 2 unabhängige 2S LiPo / LiIon Akkus zur Stromversorgung eingesetzt werden. Das Ein- / Ausschalten ist durch einen beiliegenden Magnetschalter sehr sicher und ermöglicht somit den Einbau des Moduls im Rumpf.

Technische Daten:

• Eingangsspannungsbereich: 5,5 - 8,4V
• max. Eingangsspannung: 16V
• Dauerstrom: 12A
• max. Strom (30 Sek.): 20A
• max. Verlustleistung: 20W
• Ruhestrom: 170µA
• Ausgangsspannung wählbar: 5,0V; 5,4V; 5,7V; 6,0V
• max. Temperatur: 130 C°
• Abmessungen ca.: 100x29x16mm
• Gewicht ca.: 90g

Technische Info zum Thema maximale Strombelastbarkeit bei linearen Spannungsreglern (nicht S-BEC):

Der maximale Strom ergibt sich aus der maximalen Verlustleistung in Watt geteilt durch die Differenz zwischen Eingangsspannung (Akkuspannung) und der eingestellten Ausgangsspannung. Das gilt bei normaler Kühlluftabfuhr, daher lineare Spannungsregler nie in Schaumstoff oder ähnliches einpacken!

Beispiel hier:
max. Verlustleistung beim MAX BEC 2D EX = 20W
Akkuspannung LiPo = 7,2V
eingestellte Ausgangsspannung = 5,4V
max Strom > 20W : 1,8V (Diff.Spannung) = 11,11A
