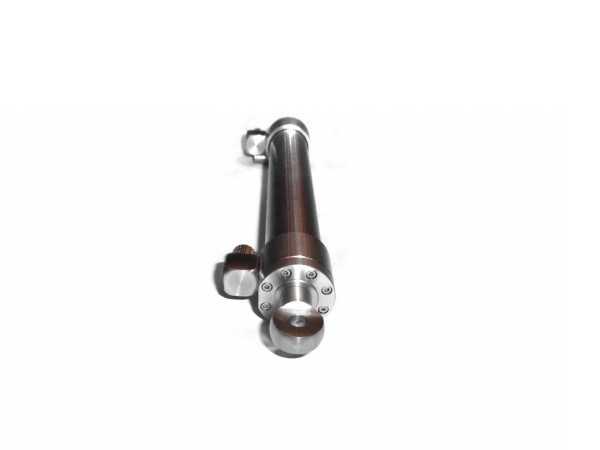

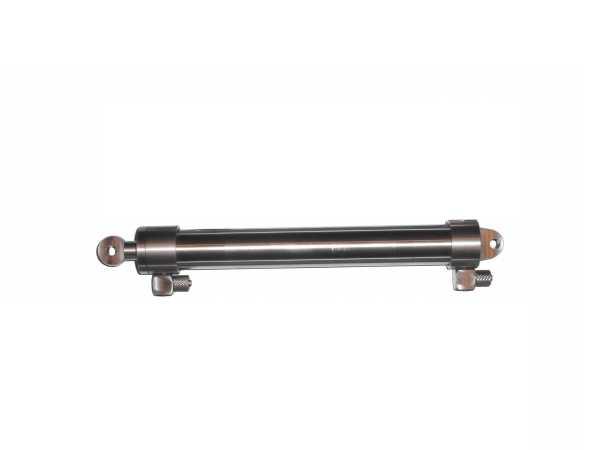

22mm (235/167/402 mm) Hydraulik-Zylinder
Artikel ist lieferbar
Lieferzeit: 5-7 Werktage
Artikelbeschreibung

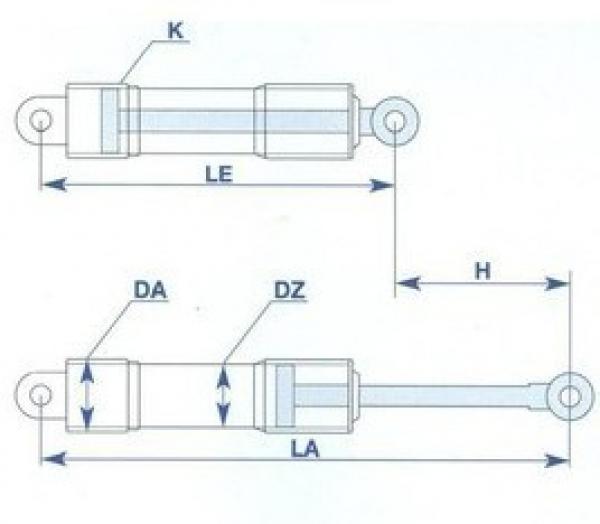

Alle Zylinder sind komplett aus rostfreiem Edelstahl gefertigt. Sie sind verschraubt und können zum Austausch einer Dichtung zerlegt werden.Bitte beachten Sie zu nachfolgender Tabelle auch die Detailbilder zum Produkt mit der grafischen Darstellung der Abmessungen.
Kolbenstangendurchmesser bei:
Zylinder mit Kolbendurchmesser 22 mm: Ø 10 mm
Druck- und Hubkraft ist ohne Reibungsverlust berechnet.
Beim Angebot handelt es sich um einen Zylinder.
| Artikel Nr. | Kolben | Zylinder | Aussen | Länge | Länge | Hub | Druckkraft | Hubkraft | Druckkraft | Hubkraft |
| (K) | (DZ) | (DA) | (LE) | (LA) | (H) | 13 bar | 20 bar | |||
| Z22-145 | 22 mm | 25 mm | 30 mm | 145 | 224 | 79 | 40 kg | 50 kg | 62 kg | 78 kg |
| Z22-155 | 22 mm | 25 mm | 30 mm | 155 | 242 | 87 | 40 kg | 50 kg | 62 kg | 78 kg |
| Z22-160 | 22 mm | 25 mm | 30 mm | 160 | 250 | 90 | 40 kg | 50 kg | 62 kg | 78 kg |
| Z22-185 | 22 mm | 25 mm | 30 mm | 185 | 302 | 117 | 40 kg | 50 kg | 62 kg | 78 kg |
| Z22-195 | 22 mm | 25 mm | 30 mm | 195 | 322 | 127 | 40 kg | 50 kg | 62 kg | 78 kg |
| Z22-205 | 22 mm | 25 mm | 30 mm | 205 | 342 | 137 | 40 kg | 50 kg | 62 kg | 78 kg |
| Z22-215 | 22 mm | 25 mm | 30 mm | 215 | 362 | 147 | 40 kg | 50 kg | 62 kg | 78 kg |
| Z22-225 | 22 mm | 25 mm | 30 mm | 225 | 382 | 157 | 40 kg | 50 kg | 62 kg | 78 kg |
| Z22-235 | 22 mm | 25 mm | 30 mm | 235 | 402 | 167 | 40 kg | 50 kg | 62 kg | 78 kg |
| Z22-245 | 22 mm | 25 mm | 30 mm | 245 | 422 | 177 | 40 kg | 50 kg | 62 kg | 78 kg |
| Z22-255 | 22 mm | 25 mm | 30 mm | 255 | 442 | 187 | 40 kg | 50 kg | 62 kg | 78 kg |
| Z22-265 | 22 mm | 25 mm | 30 mm | 265 | 462 | 197 | 40 kg | 50 kg | 62 kg | 78 kg |
| Z22-275 | 22 mm | 25 mm | 30 mm | 275 | 482 | 207 | 40 kg | 50 kg | 62 kg | 78 kg |
| Z22-285 | 22 mm | 25 mm | 30 mm | 285 | 502 | 217 | 40 kg | 50 kg | 62 kg | 78 kg |
| Z22-295 | 22 mm | 25 mm | 30 mm | 295 | 522 | 227 | 40 kg | 50 kg | 62 kg | 78 kg |
| Z22-305 | 22 mm | 25 mm | 30 mm | 305 | 542 | 237 | 40 kg | 50 kg | 62 kg | 78 kg |
