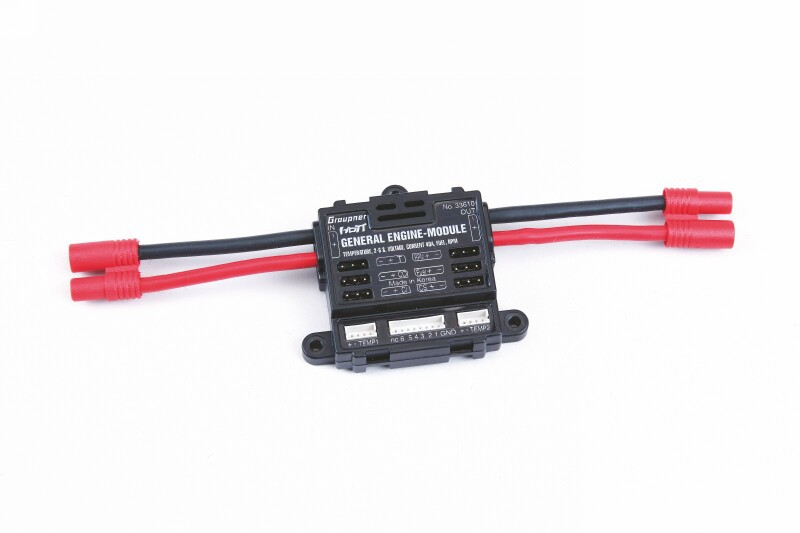

General Engine-Modul 2-6S (HoTT) V1.21
Artikelbeschreibung
Beschreibung:
Allgemeiner Sensor für Graupner HoTT-Empfänger
und Modelle mit Verbrennungs- oder Elektromotor.
Funktionen:
- 2x Temperatur- und Spannungsmessungen mit Warnschwellen für min. und max. Spannung und min. und max. Temperatur
- Einzelzellenmessung mit Warnschwellen für min. Spannung
- Spannungs-, Strom- und Kapazitätsmessung mit Warnschwellen für min. und max. Spannung, max. Kapazität und max. Strom
- Strombegrenzung programmierbar
- Strommessung mit Shuntwiderständen 2x 1 mOhm parallel = 0,5 mOhm
- Drehzahlmessung und Warnschwellen für min. und max. Drehzahl
- Treibstoffmessung mit Warnschwellen in 25% Schritten (nach Softwareupdate).
- Einstellbare Warnzeit: AUS, 5, 10, 15, 20, 25, 30 Sekunden, immer
- Einstellbare Warnwiederholzeit: Immer, 1, 2, 3, 4, 5 min, einmal
Wichtiger Hinweis bei Verwendung der Module 33600, 33601, 33610, 33611 und 33620:
Nehmen Sie während des Fluges keine Programmierungen an den Sensoren vor, damit Ihr Modell nicht durch Unachtsamkeit ausser Kontrolle geraten kann!
Bei Verwendung von zwei oder mehr Empfängern im Modell dürfen Sie auf keinen Fall Programmierungen während des Fluges vornehmen, da dies zu Fehleinstellungen in den Empfängern ohne angeschlossene Telemetrie führen kann und damit im schlimmsten Fall zum Absturz des Modells! Programmieren Sie deshalb immer am Boden und vergewissern Sie sich, dass nur der zu programmierende Empfänger mit angeschlossenem Sensor eingeschaltet ist.
Anschlüsse:
- 2x Temperatur wahlweise 0 bis 120°C oder 200°C und Spannungsmessung bis 60 V DC
- 1x Drehzahlmessung bis 100 000 U/min mit Zweiblattluftschraube
- 1x Fahrtenregler/Servo Eingang, 1x Eingang Drehzahlregelung, 1x Fahrtenregler/Servo Ausgang für Drehzahlregelung
- 1x Strom- und Spannungs- und Kapazitätsmessung bis 40 A (Puls 1 s bis 60 A) und bis 30 V
- 1x Einzelzellenüberwachung für 2 - 6S Lithium-Akkus (LiPo, LiIo, LiFe)
- 1x Empfängerstromversorung Eingang und Ausgang
- 1x Telemetrieanschluss für Empfänger
- 1x Treibstoffsensor 0%/25%/50%/75%/100%
Technische Daten
Gewicht ca.: 30 g
Abmessungen ca.: 41 (48) x 44 (56) x 16 mm
Betriebsspannung: 3,6 ... 8,4 V
