Lichtpaket Easy-Light

Artikelbeschreibung

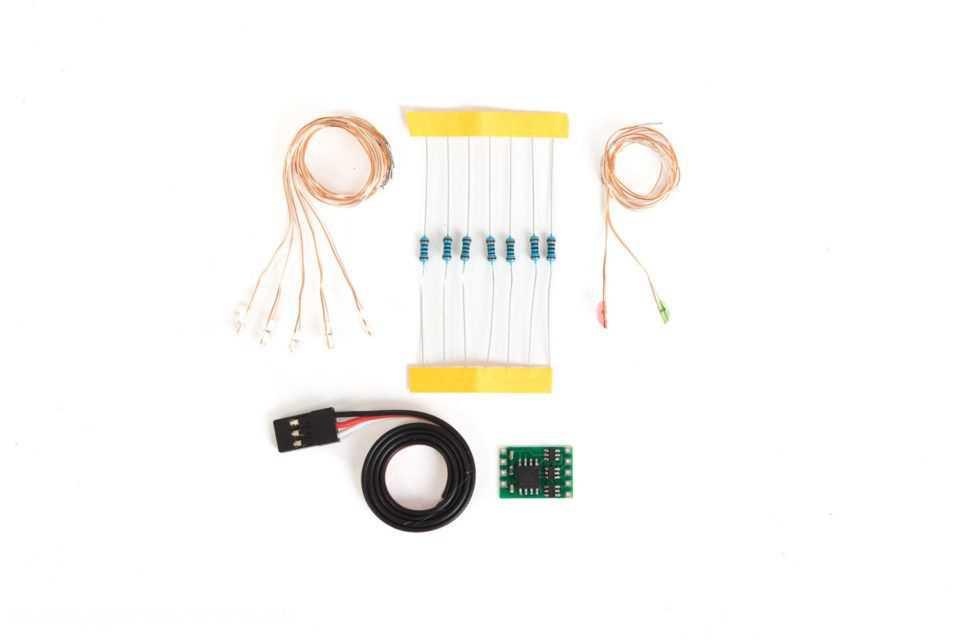

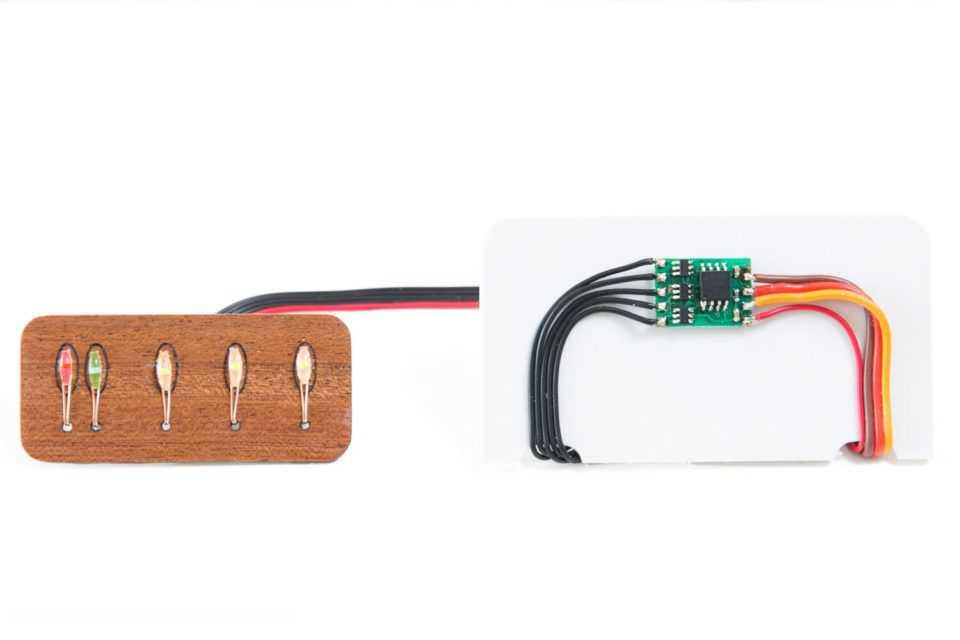

Easy-Light ist mehr als nur ein Lichtmodul. Mit dem Schaltmodul "Easy-Light" können bis zu 5 unterschiedliche Kanäle mit Funktionen belegt werden. Der Anschluss der zu steuernden Funktion und der Anschluss an den Empfänger erfolgt direkt auf der Steuerplatine und werden dort aufgelötet. Das Modul wird dann an einem freien Empfängersteckplatz eingesteckt und kann über die Fernsteuerung angesprochen werden. Die 5 Kanäle sind parallel schaltbar. Die Abmessungen sind mit 16x12 mm für eine Vielzahl an Modellen geeignet. Das Lichtpaket enthält das Steuermodul "Easy-Light" und Anschlusskabel für Empfänger (nicht angelötet).

Das Schaltmodul schaltet „Minus“ durch, der jeweilige Verbraucher wird auf der anderen Seite mit „Plus“ versorgt. Der Anschluß kann sowohl aus dem Anschluss „Plus“ auf der Platine geschehen, aber auch direkt aus dem Fahrakku entnommen werden. Damit können z.B. auch Verbraucher betrieben werden, die eine Spannung von 7,2V benötigen. Auch der Betrieb von gemischten Verbrauchern (z.B. Positionslicht 4,8V und Suchscheinwerfer 7,2V) stellt somit kein Problem dar. Bei Verwendung von LEDs müssen die entsprechenden Vorwiderstände berücksichtigt werden.

Alle 5 Kanäle können jeweils mit 500 mA belastet und kollektiv geschaltet werden.

Technische Daten:

• Betriebsspannung [V]: 2,7 bis 5,5
• Ausgangsstrom pro Kanal [mA]: 500
• Anzahl Ausgänge [n]: 5
• Abmessungen [mm]: 16x12x2,5
• Gewicht [g]: 5
