Servo RHINO pro SHV digi4

Artikelbeschreibung

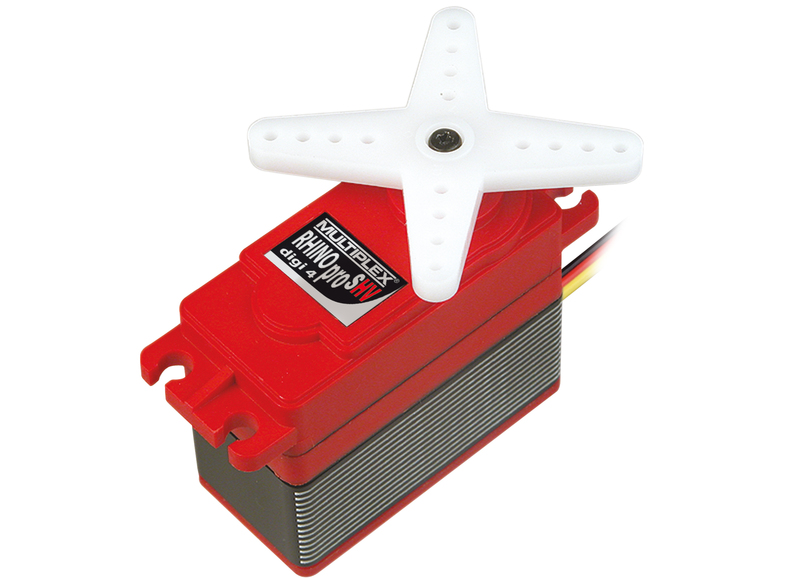

Das Servo RHINO pro SHV digi 4 ist ein 29 mm Digital-Servo für den Einsatz in Großmodellen. Das neue pro SHV Servo ist stärker, schneller und haltbarer als unseres 1000-fach bewährten RHINO digi 4.
Stärker durch mehr Drehmoment, schneller in der Stellzeit und haltbarer durch das neue 3-fach kugelgelagerte, hochfeste Stahl-Getriebe. Der Betriebsspannungsbereich wurde bis zu 8,4V für den direkten Betrieb des Servos an bis zu 2-zelligen LiPo-Akkus erweitert.
Insbesondere beim Einsatz in 1:5 Cars werden sehr hohe Anforderungen an die Servos gestellt. Hier ist das RHINO Servo durch das großzügig dimensionierte, äußerst robuste Metallgetriebe mit 8 mm Abtrieb für den Servohebel seit Jahren der Maßstab. Der integrierte Alukühlkörper sorgt für effektive Kühlung von Motor und Elektronik. Das Servogehäuse ist durch Dichtringe staub- und spritzwassergeschützt.
Wegen der enormen Stellkraft und Robustheit ist dieses Servo für Großmodelle (z. B. Großflugmodelle F3A-XXL) als auch für Spezialanwendungen bestens geeignet.

Folgende Parameter sind über das optional erhältliche Test- und Programmiergerät MULTImate Bestell-Nr. 82094 einstellbar:

• Servo-Drehrichtung
• Servo-Geschwindigkeit
• Servowege links, rechts (max. 2 x 90°)
• Servomitte
• Servo-Totzone
• Fail-Safe (Ein mit Servo-Fail-Safe-Position / Aus)
• Reset auf Werkseinstellungen

Technische Daten:

• Hersteller: Multiplex
• Servotyp: Jumbo
• Technologie: Digital
• HV: ja

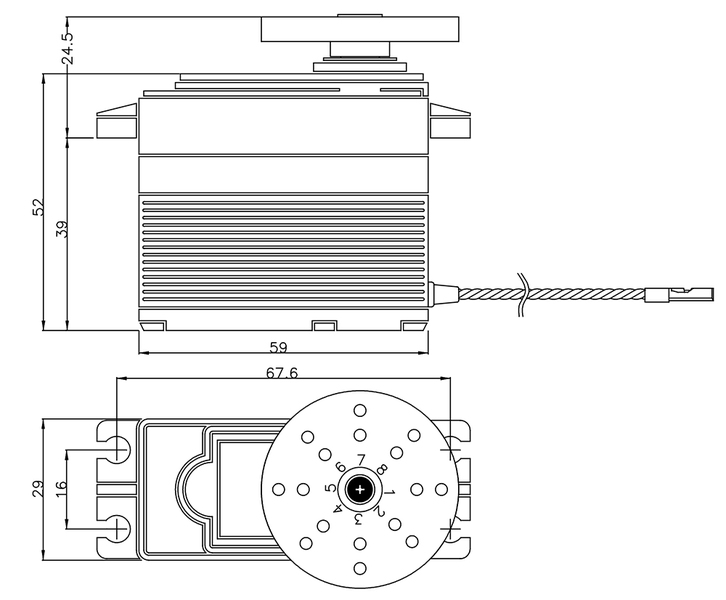

• Länge [mm]: 59,0
• Breite [mm]: 29,0
• Höhe [mm]: 55,0
• Gewicht [g]: 172,0
• Min. Betriebsspannung [V]: 5,0
• Max. Betriebsspannung [V]: 8,4
• Stellzeit bei 6,0V (5 Zellen) [Sek/60°]: 0,1500
• Stellkraft bei 6,0V (5 Zellen) [kg/cm]: 23,45
• Haltekraft bei 6,0V (5 Zellen) [kg/cm]: 28,55
• Stellzeit bei 7,4V (2 Zellen) [Sek/60°]: 0,1200
• Stellkraft bei 7,4V (2 Zellen) [kg/cm]: 27,53
• Haltekraft bei 7,4V (2 Zellen) [kg/cm]: 32,63
• Mittenimpuls [µs]: 1500
• Anzahl Kugellager: 3
• Metallgetriebe: ja
• Kunststoffgetriebe: nein

Erweiterte technische Daten:.

• Getriebematerial: Stahl
• Mehrfachschleifer-Poti: ja (mit Indirect-Drive)

Hinweis: Hoch-Volt (HV)-Servos

HV-Servos haben einen weiten Betriebsspannungsbereich von 5 bis 8,4 V. Sie können daher direkt an 2-zelligen Akkus auf Lithiumbasis (z.B. LiPo, LiFe, LiIo) betrieben werden. LiXX-Akkus überzeugen durch eine, höhere Energiedichte und geringere Selbstentladung als NiXX-Akkus daher werden diese zunehmend zur Stromversorgung von RC-Anlagen in Modellen eingesetzt. Durch die höhere Spannungslage von LiXX-Akkus fließen bei gleicher Servoleistung kleinere Ströme im Vergleich zu herkömmlichen Servos, die in der Regel auf 4,8 bis 6V Nominalspannung ausgelegt sind. Diese müssen daher bei Verwendung von 2S LiXX-Akkus mit einer zusätzlichen Spannungsreduzierung betrieben werden. Das vermindert den Gesamtwirkungsgrad des Systems, führt zu unnötiger Verlustleistung, erfordert zusätzlichen Elektronikaufwand und mehr Steckverbindungen ( höhere Kosten, größeres Ausfallrisiko, mehr Gewicht).
Moderne Empfänger (z.B. "MULTIPLEX Link">M-LINK) sind auf Spannungen bis 9 V ausgelegt, mit "Hochvolt-Servos">HV-Servos steht daher der direkten Nutzung der modernen, überlegenen LiXX-Akkutechnologie nichts mehr im Wege.
